Omriktarstation för baltisk elförbindelse
På uppdrag av ABB byggde NCC anläggningen för den omriktarstation i Nybro som omvandlar ström för NordBalt – en elförbindelse mellan Sverige och Litauen. I stationen sker omvandlingen mellan svenska stamnätets växelström och NordBalts likström.
NCC anlade även, i en separat entreprenad, på uppdrag av Svenska Kraftnät en 4 mil lång markkabeln från Nybro till kusten där den 40 mil långa sjökabeln till Litauen tar vid, den läser du mer om här.
Omriktarstationen omvandlar växelström till likström som har lägre energiförluster vid överföring över långa sträckor såsom till Baltikum. Spänningsnivån är 300 kilovolt och effekten 700 megawatt motsvarande en mindre kärnkraftsreaktor.
NCC uppförde totalt 6 000 kvadratmeter byggnader och markarbeten på en yta av 30 000 kvadratmeter. Tillsammans med ABB lade vi stor omsorg på att skapa en säker anläggning. Alla byggdelar förbands och jordades.
Inne i reaktorhallen gjordes fullständig magnetisk avskärmning i aluminium. Utvändigt utfördes fundament och uppsamlingstråg för fyra transformatorer.

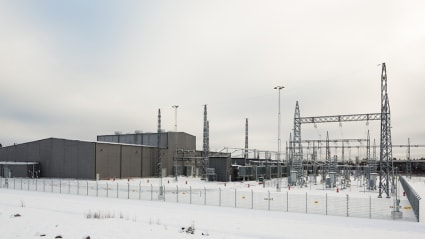

Nordbalt HVDC omriktarstation - Nybro
Litgrid (Litauen) och Svenska Kraftnät (Sverige) kommer att installera en 300 kV HVDC-anslutning mellan länderna. Anslutningen består av två omriktarstationer (AC till DC och omvänt) i respektive land, ett cirka 40 mil långt sjökabelförband som även innefattar cirka 1 mil landkabel på den litauiska sidan samt en cirka 4 mil lång landkabelanslutning på den svenska sidan.
NCC uppför på uppdrag av ABB HVC omriktarstationen i Nybro.
I uppdraget ingår:
- Utföra kompletta markarbeten, innefattande schakt/fyllning för transformatorer, utvändiga apparatfundament och byggnader. Utvändig jordningsanläggning, kabelrör och, kabelkanaler, vägar med asfaltbeläggning, samt utläggning av ett makadamlager runt apparater. Totalt behandlad markyta ca 30 000 m²
- Uppföra kompletta hallar för reaktor, ventil, DC-utrustning samt klimatanläggning. I anslutning utförs även en kontrollbyggnad. Byggnaderna utförs med grundläggning av platsgjutna plintar och betonggolv. Överbyggnaden består av stålstomme, ytterväggar av plåtsandwich på betongsockel och yttertak av bärande TRP-plåt, isolering och takplåt. I kontrollbyggnaden utförs vissa väggar samt bjälklag av prefabricerad betong. Total golvyta i byggnader ca 6 000 m². Stor omsorg läggs på att förbinda och jorda alla byggdelar elektriskt. I reaktorhallen utförs en invändig elektrisk skärmning av aluminiumplåt på tak, golv och väggar.
- Utvändigt utförs platsgjutna fundament för elektriska apparater samt en betongplatta för anläggningens kylutrustning
- Fundament utförs för fyra transformatorer som också byggs in med ett väderskydd av stålstomme och TRP-plåt.
- I uppdraget ingår även el- ,vs och kyl-installationer samt vissa ventilationsinstallationer.
